Репутация: 0
Статус: Offline
| Здравствуйте, ребята!
Сегодня я расскажу вам как спаять кабель АУКс... А если серьезно, то начнем сначала...
Санкт-Петербург Черный Wildtrak 2 '08
Пробег: 52000 км Грязь для Ranger-a как шрамы для мужчины - украшение...
Сообщение отредактировал giraf_spb - Четверг, 02.07.2009, 20:35 |
| |
| |
| giraf_spb | Дата: Четверг, 02.07.2009, 21:03 | Сообщение # 2 |
|
Генерал-майор
Группа: Пользователи
Авто: Ranger Wildtrak 2 '08
Сообщений: 269
Репутация: 0
Статус: Offline

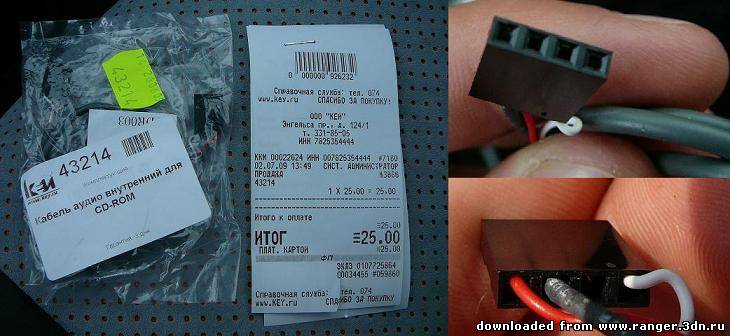

| Для начала находим или преобретаем кабель для аналогово подключения аудио CD-привода компьютера к материнской плате и кабель имеющий на конце необходимый аудио-выход (в данном случае jack 3,5)

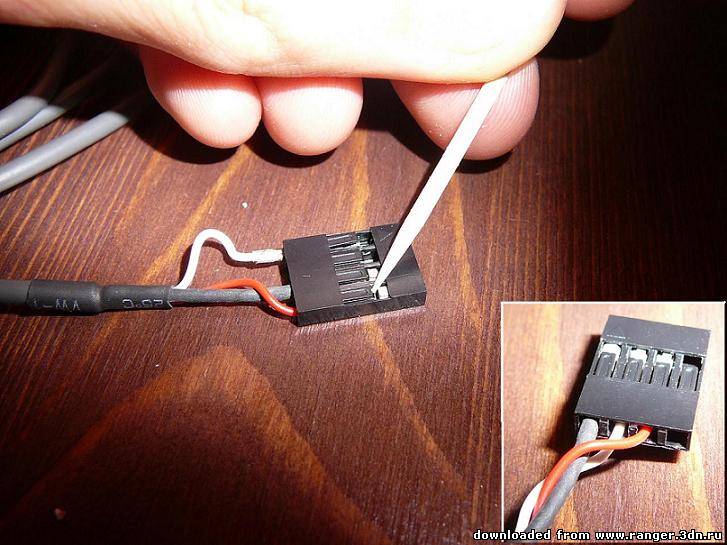

Делаем перестановку контактов в разъемах (для подсоединения кабеля используется нижний ряд контактов, всего их восемь: (1)-земля, (2)-правый канал, (3)-левый канал, (7)-земля (без этого контакта аукс не будет виден), контакты 4, 5, 6 и 8 не используются):
Санкт-Петербург Черный Wildtrak 2 '08
Пробег: 52000 км Грязь для Ranger-a как шрамы для мужчины - украшение...
|
| |
| |
| giraf_spb | Дата: Четверг, 02.07.2009, 21:09 | Сообщение # 3 |
|
Генерал-майор
Группа: Пользователи
Авто: Ranger Wildtrak 2 '08
Сообщений: 269
Репутация: 0
Статус: Offline

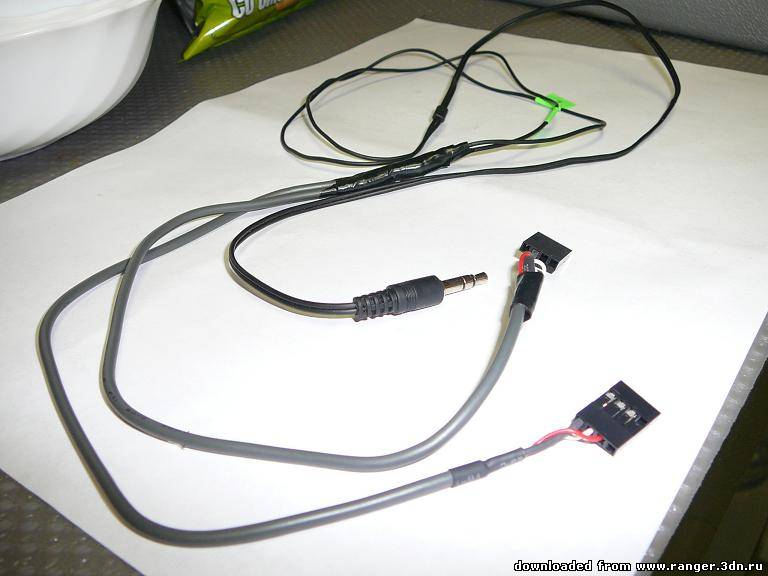

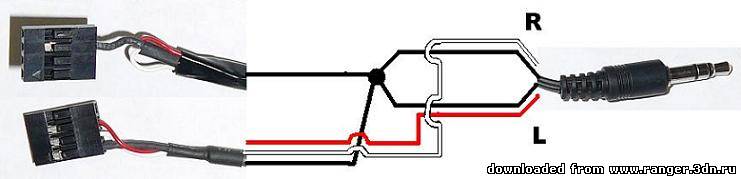

| Схема спайки:  В результате получаем следующий кабель:
Санкт-Петербург Черный Wildtrak 2 '08
Пробег: 52000 км Грязь для Ranger-a как шрамы для мужчины - украшение...
|
| |
| |
| giraf_spb | Дата: Четверг, 02.07.2009, 21:12 | Сообщение # 4 |
|
Генерал-майор
Группа: Пользователи
Авто: Ranger Wildtrak 2 '08
Сообщений: 269
Репутация: 0
Статус: Offline
| Для тех кто на форуме первый раз или просто не в курсе - в прикрепленном к этому сообщению файле информация о том как снять магнитолу и где находиться аукс-гнездо
Санкт-Петербург Черный Wildtrak 2 '08
Пробег: 52000 км Грязь для Ranger-a как шрамы для мужчины - украшение...
|
| |
| |
| giraf_spb | Дата: Четверг, 02.07.2009, 22:01 | Сообщение # 5 |
|
Генерал-майор
Группа: Пользователи
Авто: Ranger Wildtrak 2 '08
Сообщений: 269
Репутация: 0
Статус: Offline

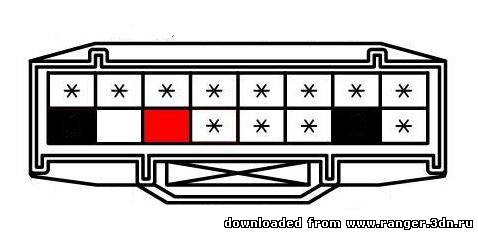

| Вот нашел схемку разъема:  На рисунке: черным обозначена земля, белым - правый канал, красным - левый канал, * - неиспользуемые контакты. ВНИМАНИЕ! Будьте осторожны и не эксперементируйте с контактами - сам не пробовал но на других форумах читал - можно голову навернуть! И не скручивайте контакты а спаивайте - иначе потеряете в качестве звука!
Санкт-Петербург Черный Wildtrak 2 '08
Пробег: 52000 км Грязь для Ranger-a как шрамы для мужчины - украшение...
|
| |
| |
| Karelainen | Дата: Пятница, 03.07.2009, 00:16 | Сообщение # 6 |
Генералиссимус
Группа: Модераторы
Сообщений: 2302
Репутация: 2
Статус: Offline
|  Уважуха!
|
| |
| |
| giraf_spb | Дата: Воскресенье, 05.07.2009, 15:15 | Сообщение # 7 |
|
Генерал-майор
Группа: Пользователи
Авто: Ranger Wildtrak 2 '08
Сообщений: 269
Репутация: 0
Статус: Offline

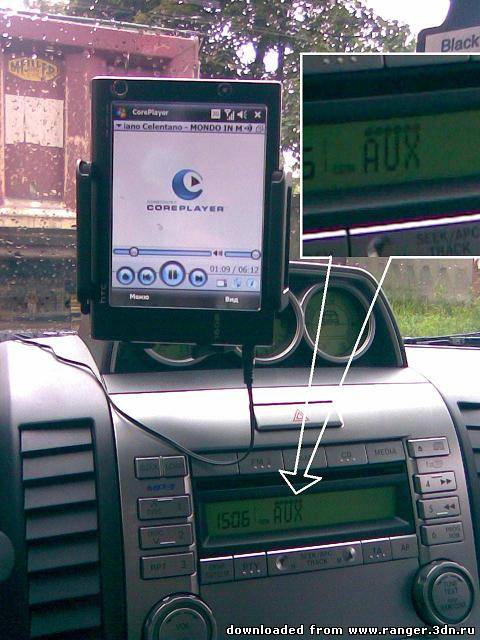

| а вот как все выглядит в сборе:  Добавлено (05.07.2009, 15:15)
---------------------------------------------
И еще... На тему того куда выводить провод. Наиболее распространенный вариант - в нишу под магнитолой (в маздах он как раз именно там) - там заглушка есть сверху справа, которую можно вынуть если пролезть к ней через бардачек. Я же лично вывел (как видно с картинки) через воздуховоды лобового стекла (когда магнитола снята можно увидеть как это сделать - препятствий там особых нет). Вот пожалуй и все...
